CNC-Fräsen: Alles, was Sie wissen müssen – Verfahren, Maschinen, Anwendungen

Was ist CNC-Fräsen?

CNC-Fräsen (Computerized Numerical Control) ist ein spanendes Fertigungsverfahren, bei dem ein rotierendes Schneidwerkzeug Material von einem fest eingespannten Werkstück abträgt. Die Steuerung der Maschine erfolgt computergestützt über numerische Befehle – den sogenannten G-Code. Dadurch lassen sich hochpräzise Bauteile mit komplexen Geometrien reproduzierbar und automatisiert herstellen.

In der modernen Industrie ist das CNC-Fräsen eines der wichtigsten Fertigungsverfahren überhaupt. Es kommt überall dort zum Einsatz, wo enge Toleranzen, anspruchsvolle Oberflächen und komplexe Formen gefordert sind – vom Einzelstück bis zur Serienfertigung. Die Technologie hat die manuelle Zerspanung weitgehend abgelöst und bildet das Rückgrat der Fertigungsindustrie in Branchen wie Maschinenbau, Automobilindustrie, Luft- und Raumfahrt sowie Medizintechnik.

Das Grundprinzip: Wie funktioniert eine CNC-Fräsmaschine?

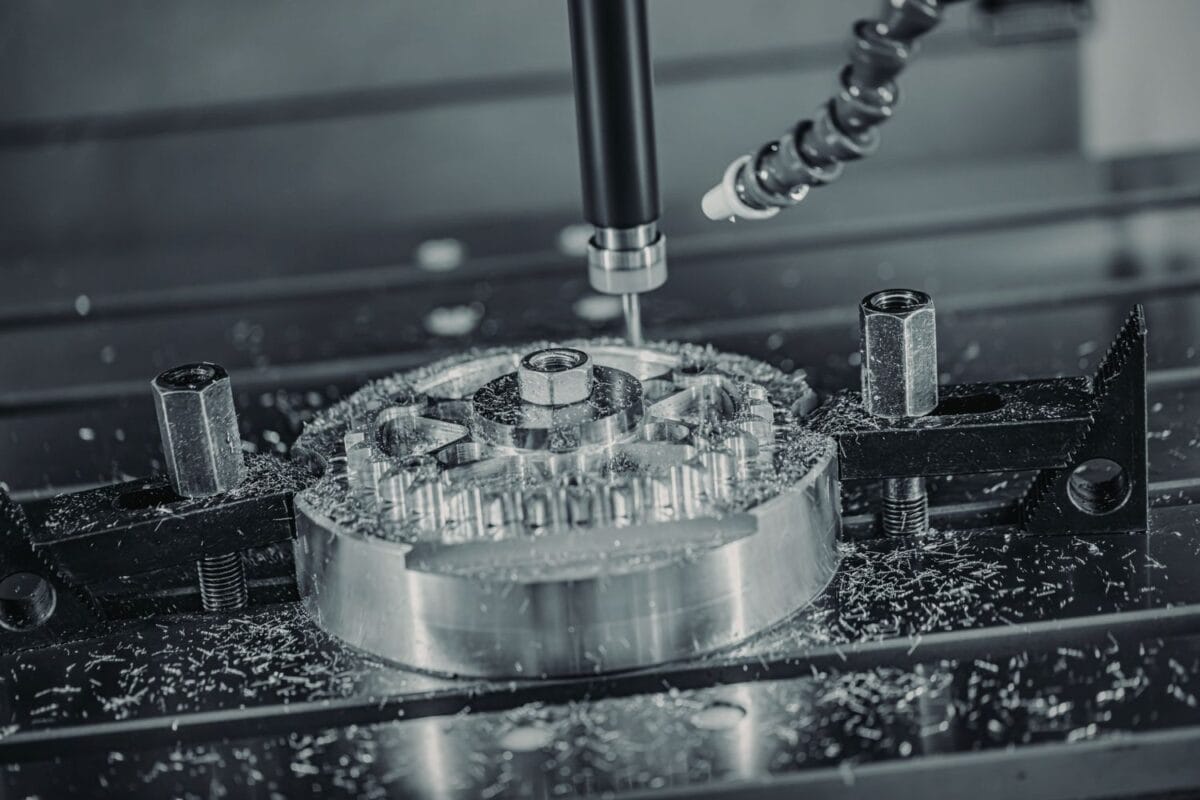

Beim Fräsen rotiert das Werkzeug (der Fräser) mit hoher Drehzahl und wird relativ zum Werkstück bewegt. Dabei trennt jede Schneide des Fräsers einen kleinen Span vom Material ab. Je nach Maschinentyp bewegt sich entweder das Werkzeug, das Werkstück oder beides gleichzeitig – entlang mehrerer Achsen im Raum.

Die CNC-Steuerung übersetzt digitale Konstruktionsdaten in präzise Maschinenbewegungen. Der Prozess folgt dabei einem klar definierten Workflow:

1. CAD-Modellierung: Ein Konstrukteur erstellt ein digitales 3D-Modell des Bauteils in einer CAD-Software (z. B. SolidWorks, Fusion 360, CATIA).
2. CAM-Programmierung: Die CAM-Software (Computer Aided Manufacturing) berechnet aus dem 3D-Modell die optimalen Werkzeugwege. Hier werden Frässtrategien, Werkzeuge, Schnittdaten und Aufspannung festgelegt.
3. Postprozessor und G-Code: Ein Postprozessor wandelt die Werkzeugwege in maschinenspezifischen G-Code um – das ist die Sprache, die die CNC-Steuerung versteht. G-Codes steuern Bewegungen (z. B. G01 für Linearfahrt), M-Codes steuern Maschinenfunktionen (z. B. M03 für Spindel ein).
4. Einrichtung und Fertigung: Das Werkstück wird eingespannt, das Werkzeug eingesetzt und das Programm gestartet. Die Maschine führt die programmierten Bearbeitungsschritte vollautomatisch aus.

Moderne CAM-Systeme bieten dabei integrierte Simulationen und Kollisionsprüfungen, sodass Fehler bereits vor dem ersten Span erkannt werden. Das spart Einfahrzeit, reduziert Ausschuss und schützt Werkzeug und Maschine.

Die wichtigsten Maschinentypen im Überblick

CNC-Fräsmaschinen lassen sich nach mehreren Kriterien unterscheiden: Achsanzahl, Spindelausrichtung und Bauform. Jeder Maschinentyp hat sein Einsatzgebiet und spezifische Vor- und Nachteile.

3-Achs-Fräsmaschinen

Die klassische 3-Achs-Fräsmaschine bewegt das Werkzeug entlang der drei linearen Achsen X, Y und Z. Sie ist der am weitesten verbreitete Maschinentyp und eignet sich für eine Vielzahl von Bearbeitungsaufgaben: Planfräsen, Taschenfräsen, Bohren und Konturfräsen. Die Programmierung ist vergleichsweise einfach, die Investitionskosten liegen typischerweise zwischen 100.000 und 250.000 Euro. Einschränkungen zeigen sich bei tiefen Kavitäten und Hinterschneidungen, da die Werkzeugachse während der Bearbeitung fixiert bleibt. Komplexere Geometrien erfordern dann mehrfaches Umspannen – was Zeit kostet und die Genauigkeit beeinträchtigt.

4-Achs-Fräsmaschinen

4-Achs-Maschinen ergänzen die drei Linearachsen um eine Rotationsachse (typischerweise die A-Achse, die das Werkstück um die X-Achse dreht). Damit lassen sich Bauteile von mehreren Seiten bearbeiten, ohne sie manuell umspannen zu müssen. Dieser Maschinentyp ist besonders vorteilhaft für Bauteile, die seitliche Bearbeitungen oder Bohrungen unter einem definierten Winkel erfordern.

5-Achs-Fräsmaschinen

5-Achs-Fräsmaschinen gelten als Königsklasse der Frästechnik. Neben den drei Linearachsen verfügen sie über zwei zusätzliche Rotationsachsen (meist A/B oder B/C). Das Werkzeug kann das Werkstück so aus nahezu jeder Raumrichtung anfahren. Man unterscheidet dabei zwei Betriebsarten:

• 3+2-Bearbeitung (positioniertes 5-Achs-Fräsen): Die Rotationsachsen positionieren das Werkstück in einem festen Winkel, anschließend fräst die Maschine im 3-Achs-Modus. Einfacher zu programmieren und weniger fehleranfällig.
• Simultane 5-Achs-Bearbeitung: Alle fünf Achsen bewegen sich gleichzeitig und kontinuierlich. Das ermöglicht die Herstellung von Freiformflächen, Turbinenschaufeln oder komplexen Werkzeugformen in einer einzigen Aufspannung.

Die Vorteile der 5-Achs-Technik liegen auf der Hand: reduzierte Umspannvorgänge, höhere Präzision, kürzere Werkzeuge und damit bessere Oberflächenqualität. Gleichzeitig erfordern 5-Achs-Maschinen höhere Investitionen (ab ca. 180.000 Euro aufwärts), anspruchsvollere CAM-Programmierung und erfahrenes Bedienpersonal.

Vertikale und horizontale Bearbeitungszentren

Die Spindelausrichtung bestimmt die Grundcharakteristik einer Fräsmaschine. Bei vertikalen Bearbeitungszentren (VMC) zeigt die Spindel nach unten auf das Werkstück – das macht sie besonders gut zugänglich und übersichtlich. Sie eignen sich hervorragend für Einzelteile und kleinere Serien. Horizontale Bearbeitungszentren (HMC) haben eine waagerechte Spindel. Ihr Vorteil: Die Späne fallen durch die Schwerkraft besser aus dem Bearbeitungsbereich, was die Prozesssicherheit bei langen Laufzeiten und in der Serienfertigung deutlich erhöht.

Portalfräsmaschinen

Portalfräsmaschinen (auch Gantry-Maschinen) zeichnen sich durch ihren portalförmigen Aufbau aus, bei dem die Spindel an einem Querbalken über dem Werkstück geführt wird. Ihre hohe Steifigkeit und die großen Verfahrwege – teilweise mehrere Meter in jeder Achse – machen sie ideal für großflächige und schwere Werkstücke. Typische Einsatzgebiete sind der Formenbau, die Bearbeitung von Großbauteilen im Schiffbau oder der Energietechnik sowie die 3D-Modellierung und der Prototypenbau.

Doppelständer-Fräsmaschinen

Doppelständer-Fräsmaschinen sind für die Bearbeitung großer und schwerer Werkstücke konstruiert. Die symmetrische Bauweise mit zwei Ständern sorgt für eine besonders hohe Steifigkeit, was selbst bei der Zerspanung massiver Bauteile enge Toleranzen ermöglicht. Sie werden häufig im Werkzeugbau und im Schwermaschinenbau eingesetzt.

Vergleich der Maschinentypen

Merkmal	3-Achs	4-Achs	5-Achs
Bewegungsachsen	X, Y, Z	X, Y, Z + A	X, Y, Z + A/B oder B/C
Geometriekomplexität	Einfach bis mittel	Mittel	Hochkomplex, Freiformflächen
Umspannvorgänge	Häufig nötig	Reduziert	Minimal (oft in 1 Aufspannung)
Programmierung	Einfach	Mittel	Anspruchsvoll
Investitionskosten	100.000–250.000 €	150.000–350.000 €	Ab 180.000 € aufwärts
Typische Anwendung	Standardteile, Gehäuse	Seitenbearbeitungen	Turbinenschaufeln, Implantate, Formen

Fräsverfahren: Gleichlauf, Gegenlauf und Sonderverfahren

Neben der Maschinenauswahl hat das eingesetzte Fräsverfahren erheblichen Einfluss auf Oberflächenqualität, Werkzeugstandzeit und Wirtschaftlichkeit.

Gleichlauffräsen vs. Gegenlauffräsen

Beim Gleichlauffräsen bewegen sich Werkzeugschneide und Werkstück an der Kontaktstelle in die gleiche Richtung. Die Schneide taucht mit maximaler Spandicke ein und wird dünner – das schont das Werkzeug, erzeugt weniger Wärme und liefert bessere Oberflächen. Gleichlauffräsen ist heute bei CNC-Maschinen mit spielfreien Kugelgewindetrieben der Standard.

Beim Gegenlauffräsen bewegen sich Schneide und Werkstück in entgegengesetzter Richtung. Der Span beginnt mit der Dicke null und nimmt zu. Dieses Verfahren eignet sich für ältere Maschinen ohne Spielausgleich und für die Bearbeitung harter Randschichten (z. B. Gusshaut oder gehärtete Oberflächen), da die Schneide zunächst reibt statt sofort einzugreifen.

Weitere Fräsverfahren

• Planfräsen: Erzeugt ebene Flächen auf der Werkstückoberseite. Der Fräser arbeitet mit seiner Stirnseite. Typisch als erste Bearbeitungsoperation, um eine Referenzfläche zu schaffen.
• Umfangsfräsen: Der Fräser arbeitet mit seinem Umfang, um seitliche Konturen und Profile zu erzeugen.
• Taschenfräsen: Herstellung von geschlossenen Vertiefungen (Taschen) im Werkstück – eines der häufigsten CNC-Fräsverfahren.
• Nutfräsen: Erzeugung von Nuten, Schlitzen und Kanälen, z. B. für Passfedern oder Dichtungen.
• HSC-Fräsen (High Speed Cutting): Hochgeschwindigkeitszerspanung mit deutlich erhöhten Schnittgeschwindigkeiten und geringeren Schnittkräften. Ideal für die Hartbearbeitung und den Werkzeugbau.
• Trochoidales Fräsen: Das Werkzeug folgt einer kreisförmigen Bahn mit seitlichem Vorschub. Dadurch bleibt der Umschlingungswinkel konstant klein, was besonders bei harten Materialien Werkzeug und Maschine schont.

Schnittdaten: Die drei entscheidenden Parameter

Schnittdaten sind das Herzstück jeder CNC-Bearbeitung. Sie entscheiden über Oberflächenqualität, Werkzeugstandzeit, Bearbeitungszeit und letztlich über die Wirtschaftlichkeit des gesamten Prozesses. Die drei wichtigsten Größen sind:

Schnittgeschwindigkeit (vc)

Die Schnittgeschwindigkeit gibt an, wie schnell sich die Werkzeugschneide relativ zum Werkstück bewegt. Sie wird in Metern pro Minute (m/min) angegeben und ist primär vom Werkstückmaterial und dem Werkzeugmaterial abhängig. Aus der Schnittgeschwindigkeit und dem Werkzeugdurchmesser ergibt sich die Spindeldrehzahl: n = (vc × 1000) / (π × d). Typische Schnittgeschwindigkeiten: Aluminium 200–500 m/min (VHM), Baustahl 80–200 m/min (VHM), Edelstahl 40–100 m/min (VHM).

Zahnvorschub (fz)

Der Zahnvorschub ist die zentrale Größe unter den Schnittdaten. Er definiert, wie viel Material eine einzelne Schneide pro Umdrehung abträgt und beeinflusst direkt die Zerspankraft, die Oberflächenrauigkeit und die Werkzeugbelastung. Ein kleinerer Zahnvorschub liefert feinere Oberflächen, ein größerer steigert die Produktivität. Die Vorschubgeschwindigkeit für die CNC-Programmierung ergibt sich zu: vf = fz × z × n (fz = Zahnvorschub, z = Schneidenanzahl, n = Drehzahl).

Zustellung (ap und ae)

Die axiale Zustellung (ap) beschreibt die Tiefe, in der der Fräser ins Material eintaucht. Die radiale Zustellung (ae) bestimmt die Breite des Eingriffs. Beide Parameter beeinflussen die Zerspankraft und die Stabilität des Fräsprozesses. Eine zu aggressive Zustellung kann zu Rattern, Werkzeugbruch oder Maßabweichungen führen.

Praxistipp Spanbildung

Die Späne verraten viel über die eingestellten Parameter: Gleichmäßige, lockige Späne mit metallischer Farbe deuten auf optimale Bedingungen hin. Blaue oder verfärbte Späne signalisieren zu hohe Temperaturen – die Schnittgeschwindigkeit oder Zustellung sollte reduziert werden. Pulverige Späne oder eine schlechte Oberfläche weisen auf zu niedrige Parameter hin.

Werkzeuge und Werkzeugmaterialien

Die Wahl des richtigen Fräswerkzeugs ist entscheidend für die Bearbeitungsqualität und die Wirtschaftlichkeit. Fräser unterscheiden sich in Geometrie, Material und Beschichtung.

Werkzeugmaterialien

• HSS (Schnellarbeitsstahl): Preisgünstig und zäh, eignet sich für niedrigere Schnittgeschwindigkeiten und weichere Materialien. In der Industrie zunehmend von Hartmetall verdrängt.
• VHM (Vollhartmetall): Der Industriestandard für CNC-Fräsen. Ermöglicht deutlich höhere Schnittgeschwindigkeiten und Vorschübe als HSS. Höherer Anschaffungspreis, aber bessere Standzeiten und Produktivität.
• Keramik und CBN (kubisches Bornitrid): Für die Hartbearbeitung (ab 50 HRC) und Hochgeschwindigkeitszerspanung. Extrem verschleißfest, aber empfindlich gegenüber Vibrationen und Schlägen.
• PKD (polykristalliner Diamant): Für die Bearbeitung abrasiver Nichteisenmetalle, Graphit und faserverstärkte Kunststoffe. Nicht geeignet für Stahl wegen der chemischen Reaktion zwischen Kohlenstoff und Eisen bei hoher Temperatur.

Beschichtungen

Moderne Werkzeuge sind fast immer beschichtet, um Standzeit und Leistung zu steigern. Titannitrid (TiN) bietet eine gute Allround-Verschleißfestigkeit. Titanaluminiumnitrid (TiAlN/AlTiN) eignet sich besonders für hohe Temperaturen und Trockenbearbeitung. Diamantbeschichtungen (CVD-Diamant) kommen bei der Bearbeitung von Graphit und CFK zum Einsatz.

Werkzeuggeometrien

Schaftfräser, Kugelfräser, Torusfräser, Planfräser, Bohrfräser – die Auswahl ist groß und richtet sich nach der Bearbeitungsaufgabe. Schaftfräser sind die Allrounder für Konturen und Taschen. Kugelfräser erzeugen 3D-Freiformflächen. Torusfräser (mit definiertem Eckenradius) sind ein Kompromiss zwischen Plan- und Kugelfräser und ermöglichen höhere Abtragsleistungen bei der 3D-Bearbeitung.

Materialien: Was lässt sich alles CNC-fräsen?

Das CNC-Fräsen ist ein äußerst vielseitiges Verfahren, das eine breite Palette von Werkstoffen bearbeiten kann. Die Materialwahl bestimmt maßgeblich die Schnittdaten, die Werkzeugauswahl und die Bearbeitungsstrategie.

Metalle

• Aluminium: Der am häufigsten CNC-gefräste Werkstoff. Leicht, gut zerspanbar, hohe Schnittgeschwindigkeiten möglich. Standard im Prototypenbau, der Luft- und Raumfahrt und der Elektronik.
• Baustahl und Edelstahl: Härtere Werkstoffe, die niedrigere Schnittgeschwindigkeiten und robustere Werkzeuge erfordern. Gute Kühlung ist essenziell, insbesondere bei austenitischem Edelstahl.
• Titan: Hohe Festigkeit bei geringem Gewicht, aber schwer zerspanbar. Geringe Wärmeleitfähigkeit erfordert angepasste Schnittdaten und effektive Kühlung. Haupteinsatz in der Luft- und Raumfahrt sowie in der Medizintechnik.
• Messing und Kupfer: Gut zerspanbar, hohe Oberflächenqualität erreichbar. Häufig in der Elektrotechnik und Feinmechanik.

Kunststoffe

Technische Kunststoffe wie POM, PA, PEEK, PTFE und faserverstärkte Kunststoffe (GFK, CFK) lassen sich präzise CNC-fräsen. Die Herausforderung liegt in der Wärmeentwicklung: Kunststoffe leiten Wärme schlecht ab und können schmelzen oder sich verformen. Scharfe Werkzeuge, angepasste Schnittdaten und gegebenenfalls Druckluftkühlung sind hier entscheidend.

Sonstige Werkstoffe

Auch Holz und Holzwerkstoffe, Graphit (für Elektroden im Senkerodieren), Keramik (Grünbearbeitung) und Verbundwerkstoffe lassen sich auf CNC-Fräsmaschinen bearbeiten – jeweils mit angepassten Werkzeugen und Strategien.

Kühlung und Schmierung

Die Kühlung spielt beim CNC-Fräsen eine zentrale Rolle. Die beim Zerspanen entstehende Reibungswärme kann Werkzeug und Werkstück beschädigen, die Maßhaltigkeit verschlechtern und die Standzeit des Fräsers drastisch reduzieren.

Gängige Kühlmethoden sind die Überflutungskühlung mit Kühlschmierstoff-Emulsionen, die Minimalmengenschmierung (MMS), bei der nur wenige Milliliter Schmierstoff pro Stunde als Aerosol an die Schneide gebracht werden, sowie die Trockenbearbeitung, die bei geeigneten Werkzeugbeschichtungen und Materialien eine saubere und ressourcenschonende Alternative darstellt. Bei der Bearbeitung von Aluminium und Stahl ist Kühlschmierstoff in den meisten Fällen unerlässlich, während bei bestimmten Kunststoffen bereits Druckluftkühlung ausreicht.

Anwendungsbereiche und Branchen

CNC-Fräsen ist branchenübergreifend im Einsatz – überall dort, wo Präzision, Komplexität und Wiederholgenauigkeit gefordert sind.

Maschinenbau und Automobilindustrie

Von Getriebekomponenten über Motorblöcke bis zu Halterungen und Gehäusen: Die Automobilindustrie nutzt CNC-Fräsen für Prototypen, Werkzeuge und Serienteile. Im allgemeinen Maschinenbau ist das Fräsen das Standardverfahren für Funktionsbauteile, Führungsschienen und Maschinenrahmen.

Luft- und Raumfahrt

Strukturbauteile aus Aluminium und Titan, Triebwerkskomponenten und Fahrwerksteile werden auf 5-Achs-Maschinen gefertigt. Die extremen Anforderungen an Genauigkeit, Dokumentation und Rückverfolgbarkeit machen diese Branche zu einem Technologietreiber für die CNC-Technik.

Medizintechnik

Implantate (Hüft-, Kniegelenke, Wirbelsäulenimplantate), chirurgische Instrumente und Gehäuse medizinischer Geräte werden CNC-gefräst. Hier gelten höchste Anforderungen an Oberflächenqualität, Biokompatibilität und Fertigungsdokumentation.

Werkzeug- und Formenbau

Spritzgusswerkzeuge, Druckgussformen und Stanzwerkzeuge werden fast ausschließlich CNC-gefräst. Die Kombination aus HSC-Fräsen und Senkerodieren ermöglicht die Herstellung komplexer Formeinsätze mit höchster Oberflächengüte.

Normen und Sicherheit

Der Betrieb von CNC-Fräsmaschinen unterliegt einem umfassenden Regelwerk, das sowohl die Maschinensicherheit als auch den Arbeitsschutz adressiert.

Maschinenrichtlinie und CE-Kennzeichnung

Die europäische Maschinenrichtlinie 2006/42/EG verpflichtet Hersteller, CNC-Fräsmaschinen so zu konstruieren, dass Gesundheits- und Sicherheitsrisiken minimiert werden. Jede in der EU in Verkehr gebrachte Maschine muss eine CE-Konformitätserklärung besitzen. Die Nachfolge-Maschinenverordnung (EU) 2023/1230 tritt ab 2027 in Kraft und wird die bestehende Richtlinie ablösen.

Sicherheitsnormen

Die DIN EN ISO 12100 bildet als Typ-A-Norm die Basis für die Risikobeurteilung und Risikominderung. Für Werkzeugmaschinen sind darüber hinaus die Normenreihe DIN EN ISO 16090 (Sicherheit von Werkzeugmaschinen – Bearbeitungszentren, Fräsmaschinen) sowie die DIN EN ISO 19085 (Holzbearbeitungsmaschinen) relevant. Das Drei-Stufen-Prinzip der Risikominderung umfasst inhärent sichere Konstruktion, technische Schutzmaßnahmen (Schutztüren, Lichtschranken, Verriegelungen) und Benutzerinformation.

Arbeitsschutz

Am Arbeitsplatz sind die Gefahrstoffverordnung (GefStoffV) und die Technischen Regeln für Gefahrstoffe (TRGS) zu beachten – insbesondere TRGS 900 für Arbeitsplatzgrenzwerte bei Kühlschmierstoff-Emissionen. Die DGUV Regel 109-003 regelt den sicheren Umgang mit Kühlschmierstoffen, die Absaugpflicht und definiert Beurteilungsmaßstäbe. Persönliche Schutzausrüstung (Schutzbrille, Gehörschutz, Sicherheitsschuhe) ist an CNC-Arbeitsplätzen Pflicht.

Trends und Zukunft des CNC-Fräsens

Die CNC-Frästechnik entwickelt sich kontinuierlich weiter. Mehrere Trends prägen die Branche aktuell und in den kommenden Jahren.

Automatisierung und Robotik

Die Integration von Robotern für Materialhandling, Palettenwechsel und automatisiertes Be- und Entladen ermöglicht eine mannlose Fertigung in Randzeiten und am Wochenende. Besonders für kleine und mittelständische Betriebe mit Kleinserien eröffnet dies neue Produktivitätspotenziale.

KI und Prozessüberwachung

Künstliche Intelligenz hält Einzug in die CNC-Fertigung: Adaptive Vorschubregelung, sensorgestützte Werkzeugüberwachung und vorausschauende Wartung (Predictive Maintenance) optimieren den Prozess in Echtzeit. Verschleißzustände werden erkannt, bevor es zu Werkzeugbruch oder Ausschuss kommt.

Digital Twins und Daten-Traceability

Digitale Zwillinge bilden Maschine, Werkzeug und Prozess virtuell ab – für Simulation, Optimierung und lückenlose Dokumentation. Die stärkere Kopplung von Prozess- und Qualitätsdaten (Traceability) wird zum entscheidenden Wettbewerbsvorteil, insbesondere in regulierten Branchen wie der Luft- und Raumfahrt und der Medizintechnik.

Thermische Kompensation

Thermisch bedingte Maßabweichungen sind einer der größten Fehlerfaktoren in der Zerspanung. Moderne Maschinen setzen zunehmend auf integrierte Temperatursensoren und Kompensationsalgorithmen, die thermische Verformungen in Echtzeit ausgleichen und so die Fertigungsgenauigkeit signifikant steigern.

Fazit: CNC-Fräsen als Schlüsseltechnologie der Fertigung

CNC-Fräsen ist und bleibt eine der zentralen Fertigungstechnologien der Industrie. Die Kombination aus Präzision, Flexibilität und Automatisierbarkeit macht das Verfahren unverzichtbar – vom Prototyp bis zur Großserie, vom Kunststoffgehäuse bis zur Titan-Turbinenschaufel. Wer als Techniker, Einkäufer oder Ingenieur CNC-Frästeile beschafft oder spezifiziert, profitiert von einem fundierten Verständnis der Maschinentypen, Verfahren und Schnittdaten. Die Branche steht vor spannenden Entwicklungen: Automatisierung, KI-gestützte Prozessoptimierung und die durchgängige Digitalisierung der Fertigung werden die Produktivität und Qualität in den kommenden Jahren weiter steigern.
