Verzahnung: Arten, Grundlagen, Bemaßung und Anwendungen im Maschinenbau
Was ist eine Verzahnung?
Eine Verzahnung ist eine mechanische Verbindung, bei der zwei oder mehr Bauteile über ineinandergreifende Zähne Drehmomente und Drehbewegungen übertragen. Das Grundprinzip basiert auf Formschluss: Die Zähne des einen Rades greifen exakt in die Zahnlücken des Gegenrades ein und übertragen so Kräfte ohne Schlupf. Dieses Wirkprinzip unterscheidet die Verzahnung grundlegend von kraftschlüssigen Übertragungselementen wie Riemen oder Reibrädern, bei denen die Kraftübertragung ausschließlich über Reibung erfolgt.
Verzahnungen zählen zu den ältesten und zugleich wichtigsten Maschinenelementen der Technikgeschichte. Bereits in der Antike wurden einfache Zahnräder aus Holz eingesetzt – etwa in Mühlenantrieben oder Wasserschöpfwerken. Heute bilden Verzahnungen das Rückgrat moderner Antriebstechnik: Vom Pkw-Getriebe über Windkraftanlagen und Industrieroboter bis hin zu mechanischen Uhren – überall dort, wo Drehzahlen angepasst, Drehmomente gewandelt oder Bewegungsrichtungen verändert werden müssen, kommen Zahnräder zum Einsatz.
Die Leistungsfähigkeit einer Verzahnung hängt von mehreren Faktoren ab: der gewählten Zahnflankenform, dem verwendeten Werkstoff, der Fertigungsqualität und der Schmierung im Betrieb. Im Folgenden werden alle wesentlichen Aspekte der Verzahnungstechnik systematisch erläutert – von den geometrischen Grundlagen über die verschiedenen Verzahnungsarten bis hin zu Fertigungsverfahren, Qualitätsprüfung und aktuellen Entwicklungen.
Grundlagen der Zahnradgeometrie
Bevor die einzelnen Verzahnungsarten im Detail betrachtet werden, ist ein Verständnis der grundlegenden Zahnradgeometrie und der zugehörigen Bemaßung unerlässlich. Die wichtigste Kenngröße einer Verzahnung ist der Modul – er bestimmt die Zahngröße und ist Voraussetzung dafür, dass zwei Zahnräder miteinander kämmen können.
Der Modul (m) – Maßstab der Verzahnung
Der Modul ist der Quotient aus Teilkreisdurchmesser und Zähnezahl. Er wird in Millimetern angegeben und beschreibt die Größe der Zähne. Zwei Zahnräder können nur dann miteinander gepaart werden, wenn sie denselben Modul besitzen. Die Normmodule sind in DIN 780 festgelegt und reichen von sehr feinen Verzahnungen (ab Modul 0,5) bis hin zu groben Industrieverzahnungen (Modul 50 und darüber).
| Reihe | Normmodule (mm) | Typische Anwendung |
|---|---|---|
| Feinverzahnung | 0,5 – 0,8 – 1 | Uhren, Feinmechanik, kleine Antriebe |
| Mittlere Verzahnung | 1,25 – 1,5 – 2 – 2,5 – 3 | Fahrzeuggetriebe, Werkzeugmaschinen |
| Grobe Verzahnung | 4 – 5 – 6 – 8 – 10 | Industriegetriebe, Schiffbau |
| Großverzahnung | 12 – 16 – 20 – 25 – 50 | Windkraftanlagen, Bergbau, Zementindustrie |
Kreise und Durchmesser am Zahnrad
An jedem Zahnrad lassen sich mehrere charakteristische Kreise definieren, die für die Auslegung und Bemaßung entscheidend sind. Der Teilkreis (auch Wälzkreis) ist der theoretische Kreis, auf dem sich zwei gepaarte Zahnräder schlupffrei abrollen. Der Kopfkreis begrenzt die Zähne nach außen, der Fußkreis markiert den Grund der Zahnlücken. Der Grundkreis ist bei Evolventenverzahnungen der Kreis, von dem die Evolvente als Zahnflankenkurve abgewickelt wird.
| Kenngröße | Formelzeichen | Formel | Bedeutung |
|---|---|---|---|
| Teilkreisdurchmesser | d | d = m × z | Wälzkreis, Basis der Paarung |
| Kopfkreisdurchmesser | da | da = m × (z + 2) | Äußere Begrenzung der Zähne |
| Fußkreisdurchmesser | df | df = m × (z − 2,5) | Grund der Zahnlücken |
| Grundkreisdurchmesser | db | db = d × cos(α) | Basis der Evolventenform |
| Achsabstand | a | a = m × (z₁ + z₂) / 2 | Abstand der Wellenachsen |
| Übersetzungsverhältnis | i | i = z₂ / z₁ = n₁ / n₂ | Drehzahl- und Drehmomentwandlung |
Eingriffswinkel (α)
Der Eingriffswinkel beschreibt den Winkel zwischen der Eingriffslinie (Tangente an die Grundkreise beider Zahnräder) und der Tangente an den Teilkreis im Wälzpunkt. Nach DIN 3960 beträgt der Standard-Eingriffswinkel α = 20°. Ältere Normen verwendeten 14,5°, vereinzelt kommen bei Spezialanwendungen auch 25° zum Einsatz. Der Eingriffswinkel beeinflusst die Zahnflankenkrümmung und damit die Tragfähigkeit: Ein größerer Eingriffswinkel ergibt breitere Zahnfüße und damit eine höhere Zahnfußfestigkeit, allerdings auch größere Radialkräfte auf die Lager.
Profilverschiebung (x)
Bei der Profilverschiebung wird das Zahnprofil gegenüber dem Normalprofil radial nach außen (positive Profilverschiebung, x > 0) oder nach innen (negative Profilverschiebung, x < 0) versetzt. Der Teilkreisdurchmesser bleibt dabei unverändert, aber Kopf- und Fußkreis ändern sich entsprechend. Die Profilverschiebung wird eingesetzt, um den Achsabstand an vorgegebene Gehäuseabmessungen anzupassen, die Zahnfußtragfähigkeit zu verbessern oder Unterschneidung bei kleinen Zähnezahlen zu vermeiden. Bei einem Eingriffswinkel von 20° und ohne Profilverschiebung tritt Unterschneidung bei Zahnrädern mit weniger als etwa 17 Zähnen auf.
Übersetzungsverhältnis (i)
Das Übersetzungsverhältnis gibt an, in welchem Verhältnis Drehzahlen und Drehmomente zwischen An- und Abtrieb gewandelt werden. Es berechnet sich aus dem Quotienten der Zähnezahlen: i = z₂ / z₁. Bei i > 1 liegt eine Untersetzung vor – die Drehzahl sinkt, das Drehmoment steigt. Bei i < 1 wird ins Schnelle übersetzt. Bei mehrstufigen Getrieben multiplizieren sich die Einzelübersetzungen der Stufen.
Zahnflankenformen: Evolvente, Zykloide und mehr
Die Form der Zahnflanken bestimmt maßgeblich das Betriebsverhalten einer Verzahnung. Im modernen Maschinenbau dominiert die Evolventenverzahnung, doch für spezielle Anwendungen kommen auch andere Zahnflankenprofile zum Einsatz.
Evolventenverzahnung
Die Evolventenverzahnung ist mit großem Abstand die am weitesten verbreitete Zahnflankenform im Maschinenbau. Die Zahnflanke folgt der mathematischen Kurve einer Evolvente – also der Bahn, die ein Punkt auf einer Schnur beschreibt, wenn diese von einem Kreis (dem Grundkreis) abgewickelt wird. Diese Geometrie hat entscheidende Vorteile: Der Kontaktpunkt zweier rollender Evolventenflanken wandert stets auf einer geraden Eingriffslinie, was eine gleichmäßige Kraftübertragung ohne Stoß oder Schlupf garantiert. Besonders praxisrelevant ist die Achsabstandsunempfindlichkeit – das Übersetzungsverhältnis bleibt auch bei kleinen Abweichungen vom Nenn-Achsabstand konstant. Zudem lassen sich Evolventenverzahnungen mit einfachen, geradlinigen Werkzeugen (Zahnstangenprofil) wirtschaftlich fertigen. Der Standard-Eingriffswinkel beträgt 20° nach DIN 3960.
Zykloidenverzahnung
Bei der Zykloidenverzahnung folgen die Zahnflanken Zykloidenkurven – also Bahnen, die ein Punkt auf einem rollenden Kreis beschreibt. Die Zahnkopfflanke wird durch eine Epizykloide (Rollkreis rollt außen auf dem Teilkreis), die Zahnfußflanke durch eine Hypozykloide (Rollkreis rollt innen auf dem Teilkreis) gebildet. Zykloidenverzahnungen ermöglichen sehr kleine Zähnezahlen und finden ihr Haupteinsatzgebiet in der Uhrenindustrie und Feinmechanik. Im allgemeinen Maschinenbau haben sie die Evolventenverzahnung als Standardlösung nahezu vollständig abgelöst, da sie empfindlicher gegenüber Achsabstandsänderungen sind und die Fertigung aufwendiger ist.
Wildhaber-Novikov-Verzahnung (Kreisbogenverzahnung)
Die Wildhaber-Novikov-Verzahnung verwendet kreisbogenförmige Zahnflanken: Der konvex gekrümmte Zahn des einen Rades greift in die konkav gekrümmte Lücke des Gegenrades. Dadurch entsteht eine nahezu punktförmige Berührung, die sich unter Last zu einer kleinen elliptischen Fläche aufweitet. Dieser Kontakt ermöglicht sehr hohe Hertz’sche Pressungen bei relativ geringer Flächenpressung, was die Grübchentragfähigkeit verbessert. Nachteilig ist, dass das Übersetzungsverhältnis über den Eingriffszyklus nicht exakt konstant bleibt. Die Wildhaber-Novikov-Verzahnung wird daher vorrangig bei speziellen Anwendungen eingesetzt, bei denen hohe Tragfähigkeit im Vordergrund steht.
Die wichtigsten Verzahnungsarten im Überblick
Neben der Zahnflankenform werden Verzahnungen nach ihrer räumlichen Anordnung und Zahnrichtung klassifiziert. Jede Verzahnungsart hat spezifische Eigenschaften, die sie für bestimmte Einsatzfälle prädestinieren.
Stirnradverzahnung – Geradverzahnung
Bei der Geradverzahnung verlaufen die Zähne parallel zur Rotationsachse (Schrägungswinkel β = 0°). Sie ist die konstruktiv einfachste Verzahnungsform und wird bevorzugt eingesetzt, wenn keine Axialkräfte erwünscht sind – etwa bei Schieberadgetrieben oder Planetengetrieben. Nachteilig ist, dass stets nur ein Zahnpaar gleichzeitig im Eingriff steht, was zu abrupteren Lastwechseln und höherer Geräuschentwicklung führt. Geradverzahnte Stirnräder eignen sich besonders für niedrigere Drehzahlen und moderate Leistungsanforderungen.
Stirnradverzahnung – Schrägverzahnung
Bei der Schrägverzahnung stehen die Zähne in einem definierten Winkel (Schrägungswinkel β, typisch 8° bis 25°) zur Rotationsachse. Dadurch befinden sich stets mehrere Zahnpaare gleichzeitig im Eingriff, was einen kontinuierlicheren Kraftverlauf, ruhigeren Lauf und geringere Geräuschentwicklung ergibt. Schrägverzahnungen sind im Fahrzeug- und Industriegetriebebau der Standard. Der Nachteil liegt in den entstehenden Axialkräften, die von den Lagern aufgenommen werden müssen. Um diese auszugleichen, werden häufig Pfeilverzahnungen (Doppelschrägverzahnungen) eingesetzt, bei denen sich die Axialkräfte zweier gegenläufig geschrägter Verzahnungshälften gegenseitig aufheben.
Innenverzahnung
Bei der Innenverzahnung befinden sich die Zähne auf der Innenseite eines Hohlrades. Das kleinere Zahnrad (Ritzel) greift von innen in das Hohlrad ein. Innenverzahnungen ermöglichen eine sehr kompakte Bauweise und sind ein zentrales Element von Planetengetrieben. Da sich die beiden Räder in dieselbe Richtung drehen (gleichsinnige Drehrichtung), entfallen gegenüber der Außenverzahnung Umkehrungen der Drehrichtung. Die Innenverzahnung stellt höhere Anforderungen an die Fertigung, insbesondere beim Wälzstoßen und bei der Qualitätsprüfung.
Kegelradverzahnung
Kegelräder werden dort eingesetzt, wo Drehbewegungen zwischen sich schneidenden Achsen übertragen werden müssen – typischerweise im 90°-Winkel. Die Zähne verlaufen auf einer Kegelmantelfläche. Man unterscheidet geradverzahnte Kegelräder (Zähne verlaufen radial) und spiralverzahnte Kegelräder (Zähne verlaufen mit Drall auf dem Kegelmantel). Spiralzahn-Kegelräder bieten ein deutlich besseres Geräuschverhalten, höhere Tragfähigkeit und ermöglichen größere Umfangsgeschwindigkeiten. Sie werden daher bevorzugt im Fahrzeug- und Werkzeugmaschinenbau eingesetzt.
Hypoidverzahnung
Die Hypoidverzahnung ist eine Weiterentwicklung der Kegelradverzahnung, bei der die Achsen von Ritzel und Tellerrad versetzt angeordnet sind – sie schneiden sich nicht. Dieser Achsversatz erlaubt es, das Ritzel unterhalb der Tellerradmitte anzuordnen, was im Fahrzeugbau eine tiefere Lage der Kardanwelle und damit einen niedrigeren Fahrzeugschwerpunkt ermöglicht. Hypoidverzahnungen sind Standard in Pkw-Hinterachsgetrieben. Aufgrund des Achsversatzes treten zusätzliche Gleitbewegungen an den Zahnflanken auf, die spezielle Hypoid-Getriebeöle mit EP-Additiven (Extreme Pressure) erfordern.
Schneckenradverzahnung
Ein Schneckentrieb besteht aus einer Schneckenwelle (ähnlich einer Schraube) und einem Schneckenrad (Zahnrad mit konkav gewölbten Zähnen). Schneckengetriebe realisieren große Übersetzungsverhältnisse in einer einzigen Stufe – typisch sind Untersetzungen von 5:1 bis 100:1 und mehr. Zudem besitzen sie bei eingängigen Schnecken eine Selbsthemmung, die in vielen Anwendungen als Rücklaufsperre gewünscht ist (z. B. bei Hebewerken und Aufzügen). Der Nachteil liegt im erhöhten Gleitanteil an den Zahnflanken, der zu höheren Reibungsverlusten und damit geringerem Wirkungsgrad führt (typisch 40–90 %, je nach Übersetzung und Gangzahl).
Zahnstange und Ritzel
Die Zahnstange kann als Zahnrad mit unendlich großem Teilkreisdurchmesser betrachtet werden – ihre Zähne sind gerade und gleichmäßig angeordnet. In Kombination mit einem Ritzel (kleines Zahnrad) wandelt ein Zahnstangenantrieb Rotationsbewegungen in Linearbewegungen um und umgekehrt. Dieses Prinzip findet breite Anwendung in CNC-Werkzeugmaschinen (Vorschubachsen), Lenkgetrieben von Kraftfahrzeugen, Linearantrieben in der Automatisierungstechnik sowie bei Schienenfahrzeugen auf Zahnradstrecken.
Kronenradverzahnung
Beim Kronenrad stehen die Zähne senkrecht auf der Planfläche – ähnlich den Zacken einer Krone. Kronenräder ermöglichen Winkelgetriebe mit 90°-Umlenkung und bieten gegenüber Kegelradgetrieben den Vorteil, dass sie unempfindlicher gegenüber Achsabstandsabweichungen sind und wirtschaftlicher gefertigt werden können. Pro Stufe sind Untersetzungen bis 10:1 realisierbar (Kegelrad: typisch bis 5:1). Kronenradgetriebe werden in Werkzeugmaschinen, Torantrieben und medizinischen Geräten eingesetzt.
Vergleich der Verzahnungsarten
| Verzahnungsart | Achslage | Übersetzung (pro Stufe) | Wirkungsgrad | Hauptanwendung |
|---|---|---|---|---|
| Stirnrad (gerade) | parallel | 1:1 bis ca. 8:1 | 98–99 % | Schieberadgetriebe, Planetengetriebe |
| Stirnrad (schräg) | parallel | 1:1 bis ca. 8:1 | 98–99 % | Fahrzeug- und Industriegetriebe |
| Kegelrad (gerade) | schneidend (90°) | 1:1 bis ca. 5:1 | 96–98 % | Differentialgetriebe |
| Kegelrad (spiral) | schneidend (90°) | 1:1 bis ca. 5:1 | 96–98 % | Werkzeugmaschinen, Fahrzeugbau |
| Hypoidverzahnung | versetzt (windschief) | 1:1 bis ca. 10:1 | 90–97 % | Pkw-Achsgetriebe |
| Schneckengetriebe | rechtwinklig, versetzt | 5:1 bis 100:1+ | 40–90 % | Hebewerke, Fördertechnik |
| Zahnstange-Ritzel | linear / rotativ | – | 97–99 % | CNC-Achsen, Lenkgetriebe |
| Kronenrad | rechtwinklig | 1:1 bis 10:1 | >90 % | Werkzeugmaschinen, Medizintechnik |
Fertigungsverfahren für Verzahnungen
Die Herstellung von Verzahnungen gehört zu den anspruchsvollsten Disziplinen der Fertigungstechnik. Je nach geforderten Toleranzen, Stückzahl und Zahnradtyp kommen unterschiedliche Verfahren zum Einsatz – von der spanenden Grundbearbeitung bis zur Feinbearbeitung auf Bruchteile eines Mikrometers.
Wälzfräsen
Das Wälzfräsen ist das produktivste und am weitesten verbreitete Verfahren zur Herstellung von Außenverzahnungen. Ein schneckenförmiger Wälzfräser und das Werkstück führen eine kontinuierliche Wälzbewegung aus, wobei die Zähne durch die Hüllbewegung der Schneiden erzeugt werden. Der große Vorteil: Mit einem einzigen Wälzfräser lassen sich Zahnräder mit beliebiger Zähnezahl fertigen – vorausgesetzt, der Modul stimmt überein. Das Verfahren eignet sich sowohl für die Vor- als auch für die Fertigbearbeitung und erzielt je nach Maschinenqualität Verzahnungsqualitäten von DIN 5 bis 8.
Wälzstoßen
Beim Wälzstoßen führt ein zahnradförmiges Schneidrad eine Hub- und Wälzbewegung relativ zum Werkstück aus. Im Gegensatz zum Wälzfräsen ermöglicht das Wälzstoßen auch die Herstellung von Innenverzahnungen – ein entscheidender Vorteil für die Fertigung von Planetengetriebe-Hohlrädern. Zudem ist das Verfahren bei Zahnrädern mit Störkonturen (z. B. Absätze, Bunde) dem Wälzfräsen überlegen, da der Werkzeugauslauf geringer ist.
Formfräsen

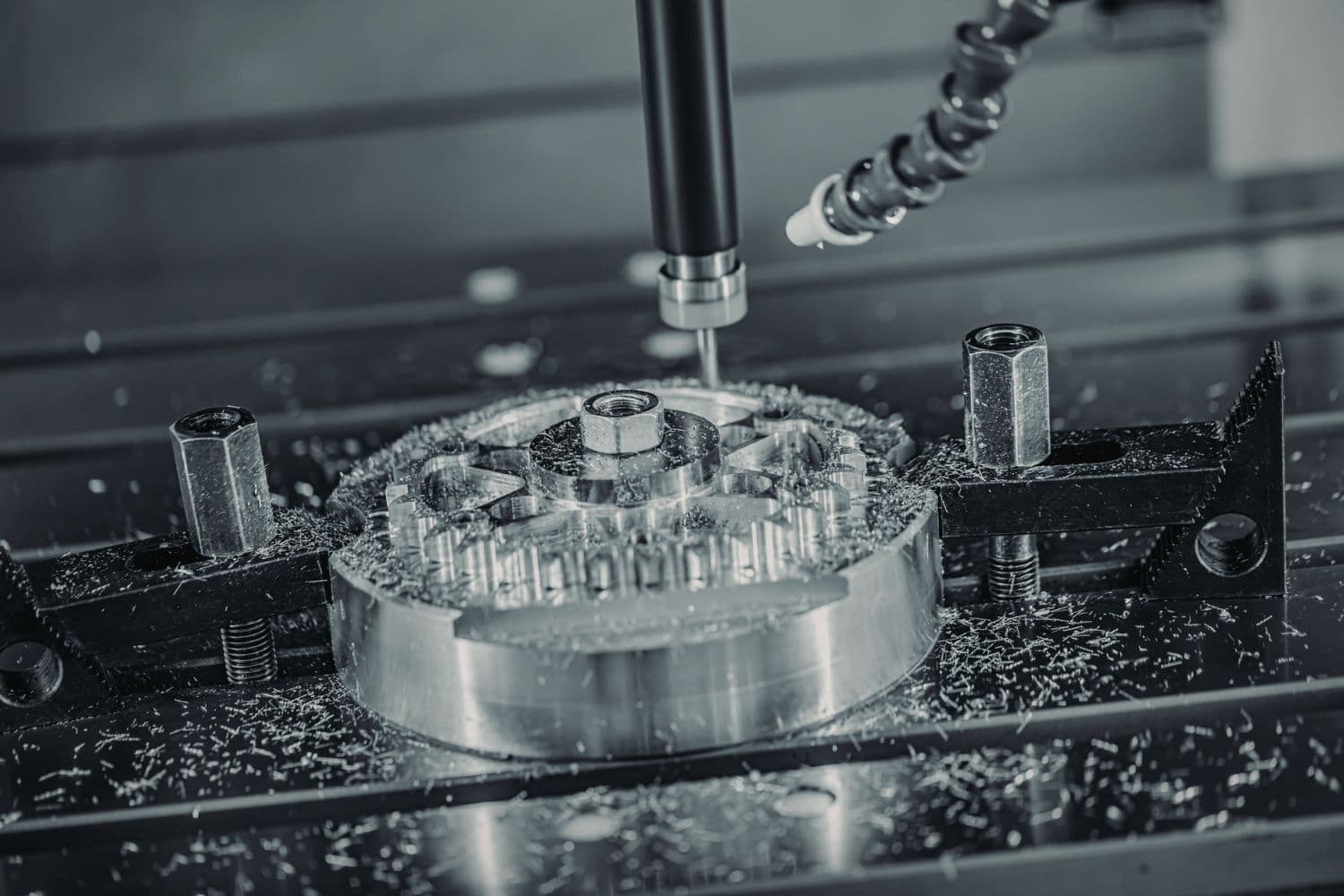

Beim Formfräsen wird jede Zahnlücke einzeln mit einem profilgenauen Scheiben- oder Fingerfräser gefertigt. Das Werkzeugprofil entspricht exakt der gewünschten Zahnlückenform. Dieses diskontinuierliche Verfahren ist weniger produktiv als die Wälzverfahren und wird daher vorrangig bei Einzelstücken, Sonderverzahnungen und in der Reparaturfertigung eingesetzt. Moderne CNC-Fräsmaschinen ermöglichen dabei eine hochpräzise Steuerung der Werkzeugbahn und erlauben auch die Fertigung komplexer Sonderverzahnungen in kleinen Losgrößen.
Räumen
Das Räumen erzeugt Innenverzahnungen (z. B. Keilwellenprofile) in einem einzigen Hublauf eines Räumwerkzeugs. Es ist ein hochproduktives Verfahren für die Großserienfertigung mit sehr guter Oberflächenqualität. Die Werkzeugkosten sind allerdings hoch, weshalb sich das Räumen nur bei großen Stückzahlen wirtschaftlich rechnet.
Wälzschälverfahren (Power Skiving)
Das Wälzschälverfahren kombiniert Elemente des Wälzfräsens und Wälzstoßens und hat sich in den letzten Jahren als hochproduktive Alternative für Innen- und Außenverzahnungen etabliert. Das Werkzeug und das Werkstück rotieren gleichzeitig mit gekreuzten Achsen, wobei die resultierende Relativbewegung den Schnitt erzeugt. Wälzschälen erreicht hohe Zerspanraten bei gleichzeitig guter Oberflächenqualität und wird zunehmend auf modernen CNC-Drehfräszentren eingesetzt.
Feinbearbeitung: Schleifen, Honen und Schaben
Nach der Grundbearbeitung (Weichbearbeitung) und einer Wärmebehandlung (Härten) folgt die Feinbearbeitung der gehärteten Zahnflanken. Hier stehen drei Hauptverfahren zur Verfügung:
| Verfahren | Prinzip | Erreichbare Qualität | Einsatzbereich |
|---|---|---|---|
| Wälzschleifen (kontinuierlich) | Schleifschnecke, mehrere Lücken gleichzeitig | DIN 2–5 | Großserien, Fahrzeuggetriebe |
| Profilschleifen (diskontinuierlich) | Profilschleifscheibe, Lücke für Lücke | DIN 1–4 | Höchste Profilgenauigkeit |
| Verzahnungshonen | Abrasives Zahnrad als Werkzeug | DIN 4–7 | Finish nach Schleifen, Geräuschoptimierung |
| Schaben (Shaving) | Zahnradförmiges Werkzeug mit Nuten | DIN 6–8 | Feinbearbeitung vor dem Härten |
Moderne Schleifverfahren setzen zunehmend auf CBN-Schleifschnecken (kubisches Bornitrid), die extrem hohe Standzeiten und Abtragsraten bei geringem thermischem Einfluss auf das Werkstück ermöglichen.
Da bei der spanenden Verzahnungsfertigung – vom Wälzfräsen bis zum Schleifen – häufig reines Schneidöl statt Emulsion zum Einsatz kommt, entsteht besonders feiner und gesundheitskritischer Ölnebel. Leistungsfähige Absaug- und Abscheidesysteme sind daher an Verzahnungsmaschinen unverzichtbar, um Bedienpersonal zu schützen und die Maschinengenauigkeit langfristig zu sichern.
Spanlose Verfahren und additive Fertigung
Neben der klassischen Zerspanung existieren weitere Herstellungsverfahren für Zahnräder. Durch Sintern (Metallpulver pressen und bei hoher Temperatur verdichten) lassen sich Zahnräder in großen Stückzahlen endkonturnah und kostengünstig fertigen – die Porenstruktur des Sintermetalls kann dabei sogar als Schmierstoffreservoir dienen. Durch Gießen, Schmieden und Walzen werden Rohteile erzeugt, die anschließend spanend feinbearbeitet werden.
Die additive Fertigung (3D-Druck) eröffnet neue Möglichkeiten im Zahnradbau: Topologieoptimierte Gitterstrukturen reduzieren das Gewicht erheblich, ohne die Tragfähigkeit unverhältnismäßig zu senken. Für Prototypen und Kleinserien wird additive Fertigung aus Metall (Laser-Pulverbettschmelzen) zunehmend eingesetzt. Für hochbelastete Serienanwendungen bleibt die konventionelle Fertigung jedoch vorerst der Standard.
Werkstoffe für Zahnräder
Die Wahl des Werkstoffs bestimmt maßgeblich die Tragfähigkeit, Lebensdauer und Einsatzgrenzen eines Zahnrades. Im Maschinenbau dominieren Stahlwerkstoffe, doch auch Kunststoffe und Sintermetalle haben ihren festen Platz.
Einsatzstahl
Einsatzstähle (z. B. 16MnCr5, 20MnCr5, 18CrNiMo7-6) besitzen einen niedrigen Kohlenstoffgehalt unter 0,2 % und werden durch Einsatzhärtung (Aufkohlung und anschließendes Härten) behandelt. Das Ergebnis ist eine sehr harte, verschleißfeste Randschicht (typisch 58–63 HRC) bei gleichzeitig zähem Kern. Einsatzgehärtete Zahnräder sind der Standard in Fahrzeuggetrieben, Industriegetrieben und überall dort, wo hohe Oberflächenpressungen auftreten.
Vergütungsstahl
Vergütungsstähle (z. B. 42CrMo4, 34CrNiMo6) haben einen höheren Kohlenstoffgehalt (≥ 0,2 %) und werden durch Vergüten (Härten und anschließendes Anlassen bei hoher Temperatur) auf eine optimale Kombination aus Festigkeit und Zähigkeit gebracht. Vergütete Zahnräder erreichen nicht die Oberflächenhärte von Einsatzstählen, bieten aber bessere Kerneigenschaften und eignen sich für Anwendungen mit Stoßbelastungen oder dort, wo eine nachträgliche Spanbearbeitung nach der Wärmebehandlung gewünscht ist.
Kunststoffe
Zahnräder aus technischen Kunststoffen (z. B. Polyamid PA66, POM, PEEK) bieten spezifische Vorteile: Sie laufen selbstschmierend und damit auch im Trockenlauf, sind korrosionsbeständig, deutlich leichter als Stahl und erzeugen erheblich weniger Betriebsgeräusche. Kunststoffzahnräder werden bevorzugt in Büromaschinen, Haushaltsgeräten, Spielzeug und in der Lebensmitteltechnik eingesetzt. Ihre Tragfähigkeit ist jedoch um ein Vielfaches geringer als die von Stahlzahnrädern, und die Temperaturbeständigkeit ist begrenzt.
Sintermetalle
Gesinterte Zahnräder aus Eisenpulver oder Stahlpulver werden in Pressformen nahezu endkonturnah hergestellt und anschließend bei hoher Temperatur gesintert. Das Verfahren ist besonders wirtschaftlich bei hohen Stückzahlen und liefert gute Maßhaltigkeit. Die inhärente Porosität des Sintermaterials kann als Schmiermittelreservoir genutzt werden, was den Betrieb ohne externe Schmierung unterstützt. Typische Anwendungen finden sich in Automobil-Nebenantrieben, kleinen Getriebemotoren und Haushaltsgeräten.
Normen und Regelwerke in der Verzahnungstechnik
Die Verzahnungstechnik ist durch ein umfangreiches Normenwerk geregelt, das sowohl die geometrische Auslegung als auch die Tragfähigkeitsberechnung und Qualitätsprüfung abdeckt. Die wichtigsten Normen im deutschen und internationalen Raum sind nachfolgend zusammengefasst.
| Norm | Geltungsbereich | Inhalt |
|---|---|---|
| DIN 780 | Modul-Normung | Festlegung der Normmodulreihen für Zahnräder |
| DIN 3960 / ISO 21771 | Geometrie | Begriffe, Bestimmungsgrößen und Gleichungen der Evolventenverzahnung |
| DIN 3961–3964 | Toleranzen | Toleranzen für Stirnradverzahnungen (Einzelabweichungen, Zahndicke, Rundlauf) |
| DIN 3967 | Flankenspiel | Flankenspiel und Toleranzfeldlage für zylindrische Zahnräder |
| DIN 3990 / ISO 6336 | Tragfähigkeit | Berechnung der Zahnfuß- und Grübchentragfähigkeit von Stirnrädern |
| ISO 1328 | Qualitätsstufen | Flankentoleranzen und Qualitätsklassen 1–12 |
| ISO 23509 | Kegelräder | Geometrie von Kegel- und Hypoidverzahnungen |
| VDI 2608 | Prüfung | Einflanken- und Zweiflanken-Wälzprüfung |
In der Praxis werden DIN 3990 und ISO 6336 nahezu gleichwertig eingesetzt – die Berechnungsmethoden sind weitgehend identisch mit geringfügigen Unterschieden in einzelnen Sicherheitsfaktoren. Für die Qualitätsprüfung definiert ISO 1328 zwölf Qualitätsstufen, wobei Klasse 1 die höchste und Klasse 12 die niedrigste Genauigkeit darstellt.
Verzahnungsqualität und Prüfverfahren
Die Qualität einer Verzahnung entscheidet über Laufruhe, Lebensdauer und Geräuschverhalten des Getriebes. Die Prüfung erfolgt nach standardisierten Verfahren, die sich in zwei Kategorien einteilen lassen: Wälzprüfungen und Einzelfehlerprüfungen.
Qualitätsstufen nach ISO 1328 und DIN
| Qualitätsstufe | Typische Anwendung | Charakteristik |
|---|---|---|
| 1–4 | Messräder, Lehrzahnräder, Luft- und Raumfahrt | Höchste Präzision, engste Toleranzen |
| 5–7 | Fahrzeuggetriebe, Werkzeugmaschinen, Turbinen | Hohe Genauigkeit, geringes Geräusch |
| 8–10 | Standard-Industriegetriebe, Landmaschinen | Gute Gebrauchsqualität |
| 11–12 | Einfache Getriebe, untergeordnete Antriebe | Grundqualität |
Zweiflanken-Wälzprüfung
Bei der Zweiflanken-Wälzprüfung (nach VDI 2608) wird der Prüfling spielfrei mit einem hochgenauen Lehrzahnrad gepaart. Beide Räder rollen unter leichter Federkraft gegeneinander ab, wobei stets beide Flanken (rechte und linke) gleichzeitig im Kontakt sind. Gemessen werden die Schwankungen des Achsabstandes während einer vollen Umdrehung. Das Verfahren ist schnell, kostengünstig und eignet sich hervorragend für die Serienprüfung. Es liefert allerdings Sammelabweichungen – Einzelfehler wie Profilabweichung, Teilungsfehler und Rundlauf werden überlagert und können nicht einzeln identifiziert werden.
Einflanken-Wälzprüfung
Die Einflanken-Wälzprüfung arbeitet mit festem Achsabstand und prüft jeweils nur eine Flanke (rechts oder links). Gemessen werden die Änderungen des Drehwinkels (Drehfehler) gegenüber der theoretisch gleichmäßigen Übertragung. Das Verfahren ist praxisnäher als die Zweiflanken-Prüfung, da es den realen Eingriff unter Last simuliert, und ermöglicht eine bessere Fehlerlokalisierung. Es wird bevorzugt bei sicherheitskritischen Getrieben eingesetzt.
Einzelfehlerprüfung mit Koordinatenmessmaschinen
Für die detaillierte Analyse einzelner Verzahnungsabweichungen kommen Koordinatenmessmaschinen (KMM) oder spezialisierte Verzahnungsmessgeräte zum Einsatz. Damit lassen sich Profilabweichung, Flankenlinienabweichung, Einzelteilungsfehler, Zahndicke und Rundlauf separat bestimmen und den Qualitätsklassen nach ISO 1328 zuordnen. Die Messung ist zwar deutlich zeitaufwendiger als Wälzprüfungen, liefert aber eine exakte Fehlerdiagnose, die für die gezielte Optimierung des Fertigungsprozesses unverzichtbar ist.
Verzahnungsschäden und ihre Ursachen
Trotz sorgfältiger Auslegung und Fertigung können im Betrieb verschiedene Schadensformen an Zahnflanken und Zahnfüßen auftreten. Die rechtzeitige Erkennung und Einordnung von Verzahnungsschäden ist entscheidend für die Instandhaltung und die Vermeidung von Folgeschäden.
Grübchenbildung (Pitting)
Pitting ist eine der häufigsten Schadensformen an gehärteten Zahnflanken. Durch die ständig wechselnde Hertz’sche Pressung im Zahnkontakt bilden sich oberflächennahe Mikrorisse, die unter dem Einfluss des Schmieröls (hydraulischer Druck in den Rissen) wachsen und schließlich zu schalenförmigen Materialausbrüchen führen. Man unterscheidet Anfangspitting (Einlaufpitting, das sich durch Laufflächenvergrößerung stabilisiert) und fortschreitendes Pitting, das zum Getriebeausfall führt. Die Tragfähigkeit gegen Grübchenbildung wird nach DIN 3990 bzw. ISO 6336 berechnet.
Graufleckigkeit (Micropitting)
Micropitting ist eine Vorstufe des Pittings und äußert sich als mattgraue Verfärbung der Zahnflanken. Die Ursache sind feinste Oberflächenzerrüttungsrisse im Mikrometerbereich, die durch unzureichende Schmierfilmdicke und hohe Gleitanteile begünstigt werden. Micropitting kann sich zu echtem Pitting weiterentwickeln und wird durch geeignete Schmierstoffe und optimierte Oberflächenrauheit minimiert.
Zahnbruch
Zahnbruch – der vollständige Bruch eines Zahnes am Zahnfuß – ist der schwerwiegendste Verzahnungsschaden und führt in der Regel zum sofortigen Getriebeausfall. Man unterscheidet den Dauerbruch (Ermüdungsbruch), der sich über Millionen von Lastwechseln durch Rissinitiierung und -wachstum im Zahnfußbereich entwickelt, und den Gewaltbruch, der durch einmalige Überlast (z. B. Fremdkörper im Getriebe oder Blockierung) entsteht. Die Zahnfußtragfähigkeit wird ebenfalls nach DIN 3990 / ISO 6336 nachgewiesen.
Fressen (Scuffing)
Fressen entsteht, wenn der Schmierfilm zwischen den Zahnflanken zusammenbricht und es zu direktem metallischem Kontakt kommt. Durch die lokale Verschweißung und das sofortige Wiederaufreißen der Werkstoffoberflächen bilden sich streifige Riefenspuren in Zahnhöhenrichtung. Begünstigende Faktoren sind hohe Umfangsgeschwindigkeiten, hohe Belastungen, unzureichende Schmierung und zu große Oberflächenrauheit. Fressen tritt bevorzugt im Bereich von Ein- und Austrittseingriff auf, wo die Gleitgeschwindigkeiten am höchsten sind.
Verschleiß
Verschleiß äußert sich als kontinuierlicher Materialabtrag an den Zahnflanken und verändert im Laufe der Zeit die Zahnform. Abrasiver Verschleiß wird durch Fremdpartikel im Schmierstoff oder durch harte Einschlüsse im Werkstoff verursacht. Adhäsiver Verschleiß entsteht durch lokale Mikroverschweißungen an den Kontaktpunkten. Korrosiver Verschleiß resultiert aus chemischen Reaktionen mit Schmierstoff-Abbauprodukten oder Umgebungsmedien.
Schmierung von Zahnradgetrieben
Die Schmierung ist für die Funktion und Lebensdauer einer Verzahnung von entscheidender Bedeutung. Der Schmierstoff erfüllt mehrere Aufgaben gleichzeitig: Er trennt die Zahnflanken durch einen tragfähigen Schmierfilm, reduziert Reibung und Verschleiß, führt Wärme aus der Eingriffsstelle ab, schützt die Oberflächen vor Korrosion und transportiert Abriebpartikel aus dem Kontaktbereich.
Schmierstoffarten und Viskositätsklassen
Die Auswahl des richtigen Getriebeöls richtet sich nach Belastung, Drehzahl, Betriebstemperatur und Getriebebauart. Die Viskosität wird nach ISO VG (Viscosity Grade) klassifiziert, wobei die kinematische Viskosität bei 40 °C in mm²/s als Maßstab dient. Für schnelllaufende Getriebe werden niedrigviskose Öle (ISO VG 22–68) eingesetzt, für Standard-Industriegetriebe mittlere Viskositäten (ISO VG 150–220) und für große, langsam laufende Getriebe höherviskose Öle (ISO VG 320–680).
Speziell bei Hypoidgetrieben sind Getriebeöle mit EP-Additiven (Extreme Pressure) erforderlich, da die Gleitbewegungen an den Zahnflanken den Schmierfilm besonders stark belasten. Bei Schneckengetrieben kommen häufig Öle auf Polyglykol-Basis zum Einsatz, die den hohen Gleitanteilen besser standhalten als konventionelle Mineralöle.
Schmierverfahren
Je nach Getriebebauart und Einsatzbedingungen kommen unterschiedliche Schmierverfahren zum Einsatz. Bei der Tauchschmierung (Ölbad) tauchen die Zahnräder direkt in das Öl ein – das einfachste und zuverlässigste Verfahren für geschlossene Getriebe. Die Einspritzschmierung fördert Öl über eine Pumpe gezielt an die Eingriffsstellen und wird bei schnelllaufenden oder hochbelasteten Getrieben eingesetzt. Für offene Getriebe (z. B. große Zahnkränze an Drehöfen oder Mühlen) kommt die Sprühschmierung mit hochviskosen Fließfetten zum Einsatz.
Anwendungen von Verzahnungen in der Praxis
Verzahnungen sind in nahezu allen Industriezweigen zu finden. Die Bandbreite reicht von Mikroverzahnungen im Modul 0,1 in Uhrwerken bis hin zu Großverzahnungen mit mehreren Metern Durchmesser in Zementmühlen oder Schiffsgetrieben.
Automobilindustrie
Die Automobilindustrie ist der größte Abnehmer von Zahnrädern weltweit. In jedem Fahrzeug arbeiten Dutzende von Verzahnungen: im Schaltgetriebe oder Automatikgetriebe (Stirnräder), im Differentialgetriebe (Kegelräder oder Hypoidräder), im Verteilergetriebe bei Allradfahrzeugen und in zahlreichen Nebenantrieben (Ölpumpen, Wasserpumpen, Nockenwellenantrieb). Mit dem Aufkommen der Elektromobilität gewinnen spezielle Hochdrehzahl-Getriebe an Bedeutung, da Elektromotoren Drehzahlen von 15.000 bis 25.000 min⁻¹ erreichen und entsprechend hohe Anforderungen an Verzahnungsqualität und Geräuschverhalten stellen.
Windkraftanlagen
In getriebegestützten Windkraftanlagen wandelt ein mehrstufiges Planetengetriebe die niedrige Rotordrehzahl (typisch 10–20 min⁻¹) in die hohe Generatordrehzahl (1.500–2.000 min⁻¹) um. Die Getriebe müssen über eine Lebensdauer von 20 bis 25 Jahren unter wechselnden Lasten und rauen Umgebungsbedingungen zuverlässig arbeiten. Windkraftgetriebe zählen zu den anspruchsvollsten Anwendungen der Verzahnungstechnik – Ausfälle verursachen Stillstandszeiten von mehreren Wochen und Kosten im sechsstelligen Bereich.
Luft- und Raumfahrt
In der Luftfahrt müssen Getriebe höchste Zuverlässigkeit bei minimalem Gewicht bieten. Triebwerksgetriebe (Geared Turbofan), Hilfsgetriebe (Accessory Gearbox) und Fahrwerksantriebe unterliegen strengsten Qualitätsanforderungen und Zertifizierungsverfahren. Zahnräder für Luftfahrtanwendungen werden aus hochlegierten Einsatzstählen gefertigt und auf Verzahnungsqualitäten von DIN 3 bis 5 geschliffen.
Robotik und Automation
Industrieroboter benötigen hochpräzise, spielarme Getriebe, die große Übersetzungsverhältnisse auf kleinem Bauraum realisieren. Drei Getriebebauarten dominieren die Robotik: Zykloidgetriebe (hohe Untersetzung, sehr kompakt), Wellgetriebe (Harmonic Drive, höchste Positioniergenauigkeit) und Planetengetriebe (hohe Drehmomente, guter Wirkungsgrad). Im Zeitalter von Industrie 4.0 steigen die Anforderungen an Wiederholgenauigkeit und Dynamik der Getriebe weiter an.
Werkzeugmaschinen
In Werkzeugmaschinen finden sich Verzahnungen in den Hauptspindelgetrieben (Stirnräder und Planetengetriebe), in den Vorschubachsen (Zahnstange-Ritzel-Antriebe) und in Rundtischen (Schneckengetriebe oder Kronenradgetriebe). Die Anforderungen an Steifigkeit, Spielfreiheit und thermische Stabilität sind hier besonders hoch, da jede Ungenauigkeit im Antrieb direkt die Bearbeitungsqualität des Werkstücks beeinflusst.
Uhrenindustrie und Feinmechanik
Mechanische Uhrwerke sind Meisterwerke der Verzahnungstechnik im Kleinen. Die Zahnräder haben Module im Bereich von 0,1 bis 0,5 mm und werden mit höchster Präzision aus Messing, Stahl oder Nickellegierungen gefertigt. In der Uhrenindustrie sind Zykloidenverzahnungen nach wie vor verbreitet, da sie bei sehr kleinen Zähnezahlen (unter 10) vorteilhaftere Eingriffsverhältnisse bieten als die Evolvente.
Schiffbau und Schwerindustrie
Schiffsgetriebe übertragen Leistungen von bis zu 50.000 kW und mehr. Die Zahnräder haben Durchmesser von mehreren Metern und werden aus hochfestem Vergütungsstahl hergestellt. In der Schwerindustrie (Zementmühlen, Bagger, Kräne) arbeiten offene Zahnkränze mit Durchmessern von über 10 Metern – die größten Verzahnungen der industriellen Praxis.
Aktuelle Trends und Entwicklungen
Die Verzahnungstechnik entwickelt sich kontinuierlich weiter. Mehrere Trends prägen die aktuellen Forschungs- und Entwicklungsaktivitäten:
Geräuschoptimierung (NVH)
Mit dem Vormarsch der Elektromobilität rückt die Geräuschminimierung von Getrieben stärker in den Fokus. In Fahrzeugen mit Verbrennungsmotor wurde das Getriebegeräusch vom Motorgeräusch überdeckt – bei Elektrofahrzeugen ist es hingegen die dominierende Geräuschquelle. Maßnahmen zur Geräuschoptimierung umfassen die Feinabstimmung der Zahnflankenmodifikation (Höhenballigkkeit, Breitenballigkeit), den Einsatz von Schrägverzahnungen mit optimiertem Sprungüberdeckungsgrad sowie das Finish durch Verzahnungshonen zur Verbesserung der Oberflächengüte.
Leichtbau und additive Fertigung
Die additive Fertigung eröffnet vollständig neue Designansätze für Zahnräder. Durch Topologieoptimierung und Gitterstrukturen kann Material gezielt an den belasteten Stellen platziert werden, während nicht tragende Bereiche durch Hohlräume oder Wabenstrukturen ersetzt werden. Erste Forschungsergebnisse zeigen Gewichtseinsparungen von bis zu 50 % bei gleichbleibender Tragfähigkeit. Auch Hybridansätze, bei denen konventionell gefertigte Verzahnungsbereiche mit additiv gefertigten Leichtbau-Strukturen kombiniert werden, sind Gegenstand intensiver Forschung.
Digitalisierung und Industrie 4.0
Die Digitalisierung verändert sowohl die Fertigung als auch den Betrieb von Verzahnungen. In der Fertigung ermöglichen vernetzte CNC-Verzahnungsmaschinen eine Echtzeit-Überwachung der Prozessparameter und eine automatische Prozessregelung. Im Betrieb erlauben Condition-Monitoring-Systeme die kontinuierliche Überwachung des Getriebezustands durch Schwingungsanalyse, Ölpartikelzählung und Temperaturüberwachung. Predictive Maintenance – die vorausschauende Instandhaltung auf Basis von Sensordaten und Algorithmen – reduziert ungeplante Stillstände und optimiert die Wartungsintervalle.
Hochdrehzahl-Verzahnungen für die E-Mobilität
Elektromotoren in modernen Fahrzeugen erreichen Drehzahlen von über 20.000 min⁻¹ – deutlich mehr als konventionelle Verbrennungsmotoren. Die Verzahnungen in E-Achsgetrieben müssen daher für wesentlich höhere Umfangsgeschwindigkeiten ausgelegt werden, was verschärfte Anforderungen an Zahnflankenqualität, Auswuchtung, Schmierung und Wärmeabfuhr mit sich bringt. Gleichzeitig wird höchste Effizienz angestrebt (Ziel: >97 % Wirkungsgrad pro Stufe), um die Reichweite des Fahrzeugs zu maximieren.
Fazit: Die Verzahnung als Schlüsselelement moderner Antriebstechnik
Die Verzahnung bleibt auch im 21. Jahrhundert eines der fundamentalsten und zugleich leistungsfähigsten Maschinenelemente der Technik. Von der Evolventenverzahnung als universellem Standard über spezialisierte Kegelrad- und Schneckentriebe bis hin zu Hochleistungs-Hypoidgetrieben – für praktisch jede Anforderung an Drehzahl- und Drehmomentwandlung existiert eine passende Verzahnungslösung.
Die Grundlagen der Verzahnungsgeometrie – Modul, Zähnezahl, Eingriffswinkel und Profilverschiebung – bilden das Fundament für jede Auslegung. Moderne Fertigungsverfahren wie Wälzfräsen, Wälzschleifen und zunehmend auch Wälzschälen ermöglichen Qualitäten, die vor wenigen Jahrzehnten nicht vorstellbar waren. Und mit der Digitalisierung, der additiven Fertigung und den neuen Anforderungen der Elektromobilität steht die Verzahnungstechnik vor einer Phase intensiver Innovation, die das Potenzial dieses bewährten Maschinenelements noch einmal erheblich erweitern wird.
